Automatische Montage von Sicherungen und Relais

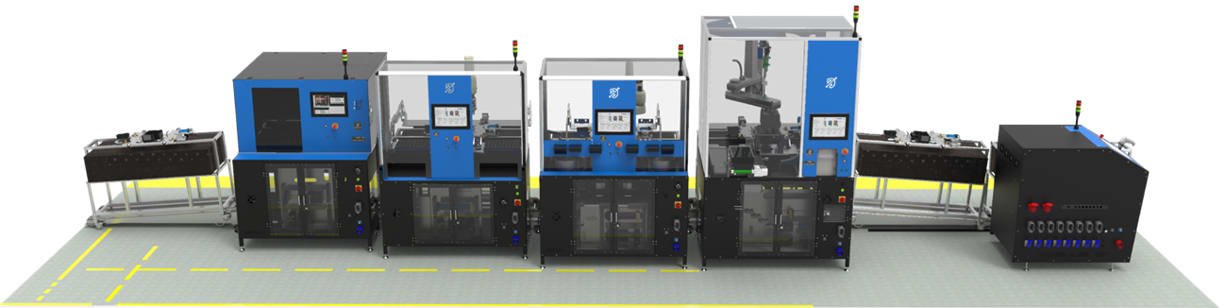

AFRA (Automatic Fuse and Relay Assembly) ist eine vollständige und vollautomatische Montagelinie für die Montage von Schrauben, Sicherungen und Relais in bereits in die Kabelbäume eingebaute Sicherungskästen. Die Anzahl und Anordnung der Stationen hängt einzig und allein von der gewünschten Leistung ab, da die Stationen vollständig modular aufgebaut sind und in jeder beliebigen Reihenfolge oder Topologie angeordnet werden können, wobei sie auf Wunsch auch im Standalone-Modus arbeiten können.

Die kompletten, bereits verpackten Kabelbäume werden mit Hilfe von Trolleys durch die Förderlinie befördert. Vor dem Einfahren in die Linie scannt der Bediener einen Barcode, der den Kabelbaum kennzeichnet, und kommuniziert mit dem zentralen Server, um das Einfügemuster zu erfassen. Dadurch wird der Wagen dem Gurtzeug und dem gewünschten Einführungsmuster zugeordnet.

Auf diese Weise kann jedes Gurtzeug, das sich entlang der Linie bewegt, ein eigenes Einlegemuster haben. Nach dem Einfahren in die Linie erfolgen die Montage und die Endprüfung vollautomatisch und ohne menschliches Eingreifen.

Das System verfügt über die folgenden unabhängigen Module, die in einer Linie kombiniert werden können oder im Standalone-Modus arbeiten:

1. Schraubstation, zum Verschrauben von Muttern nach VDI2862 Kategorie A Norm;
2. Sicherungsstation, zum Einsetzen von Sicherungen mit einer Rate von einer Sicherung alle 2 Sekunden;
3. Relaisstation, zum Einsetzen von Relais mit einer Geschwindigkeit von einem Relais alle 2 Sekunden;
4. Vision-Station, um den Montageprozess zu überprüfen und zu bestätigen;
5. Wagen für den Transport der verpackten Kabelbäume durch die Linie;
6. Förderer, um die Wagen zwischen den Stationen zu bewegen;
7. Zentralstation zur Steuerung und Überwachung aller Stationen und Kommunikation mit dem KSK-Server des Werks zum Abrufen von Einlegemuster abzurufen.
