Robotergestützte Steckverbindermontage
CRAE ist ein halbautomatisches Robotersystem für die Montage von Steckverbindern.
So funktioniert das halbautomatische Robotersystem für die Montage von Steckverbindern

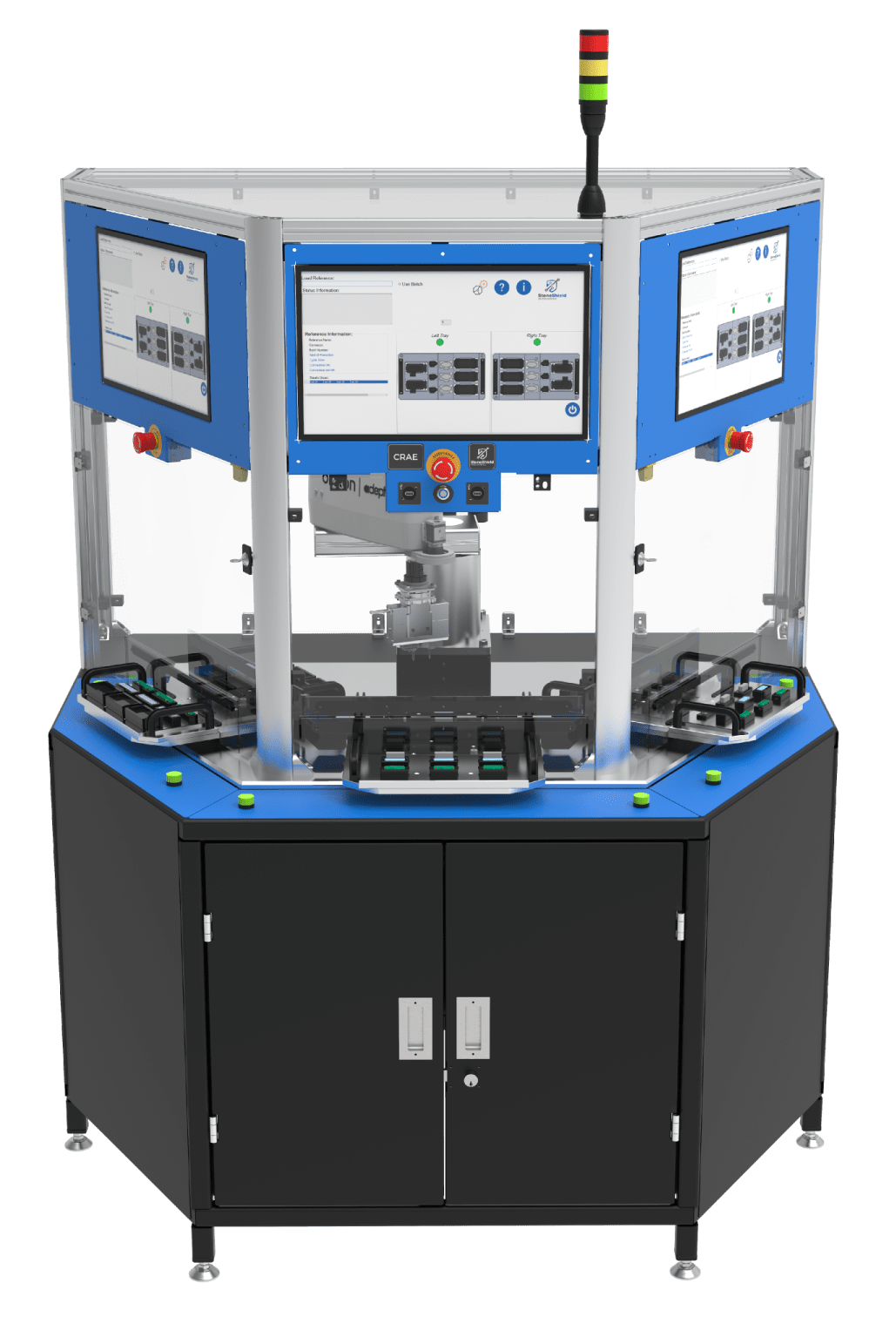

CRAE - halbautomatisches Robotersystem für Steckverbindermontage
CRAE ist ein halbautomatisches Robotersystem für die Montage von Steckern. Es kann 3 verschiedene Sätze zu montieren mit unterschiedlichen Komponenten (Gummi, Plastik, etc.), indem es immer die gleiche Hardware verwendet.
Die Maschine ist mit drehbaren Tabletts ausgestattet, um eine ununterbrochene Produktion zu gewährleisten, so dass die Maschine auf einer Seite der Tabletts arbeiten kann, während der Bediener auf der anderen Seite Komponenten ein- oder auslagert. Ein Bildverarbeitungssystem dient zur Erkennung der Bauteile, ihrer Ausrichtung und zur Durchführung der visuellen Endkontrolle; eine elektrische Klemme mit Kraftsensor wird zur Aufnahme der Bauteile und eine Kraftmesszelle zur Messung der Einsteckkraft verwendet.
Das System ist ein perfektes Beispiel für die Kombination von Robotern und Bildverarbeitungssystemen, um heikle und komplexe Aufgaben zu automatisieren, Flexibilität zu bieten und eine 100%ige Qualität zu gewährleisten. Durch den Einsatz von Bildverarbeitungssystemen und hochflexiblen Komponenten anstelle der traditionellen Taster und Stifte, die in Vorrichtungen mit engen Toleranzen verwendet werden, erhält man eine praktisch wartungsfreie Maschine, die ohne Überarbeitung der gesamten Maschine an andere Baugruppen angepasst werden kann.
Anwendungsbeispiele: Montage der Steckverbinder mit verschiedenen Bauteilen
Technische Daten
Technische Daten
Länge: 1350 mm
Breite: 1820 mm
Höhe: 1900 mm
Gewicht: 600 kg
Anschlüsse
Elektrisch: 230 VAC @ 50 Hz - 1 IEC-Normsteckdose
Verbrauch: 1,5 kW (Spitze)
Luftdruck: 5 bis 7 bar - Schnellkupplungsbuchse - Ø 8 mm
Schnittstelle: Touchscreen, Barcode, 2x USB, Ethernet und Turmleuchte
