ITM-G Integrierte Bandagiermaschine

Die ITM-G ist eine in ein XY-Achsensystem integrierte Spot-Tape-Maschine, die mehrere Spot-Tapes entlang eines Kabels durchführen kann

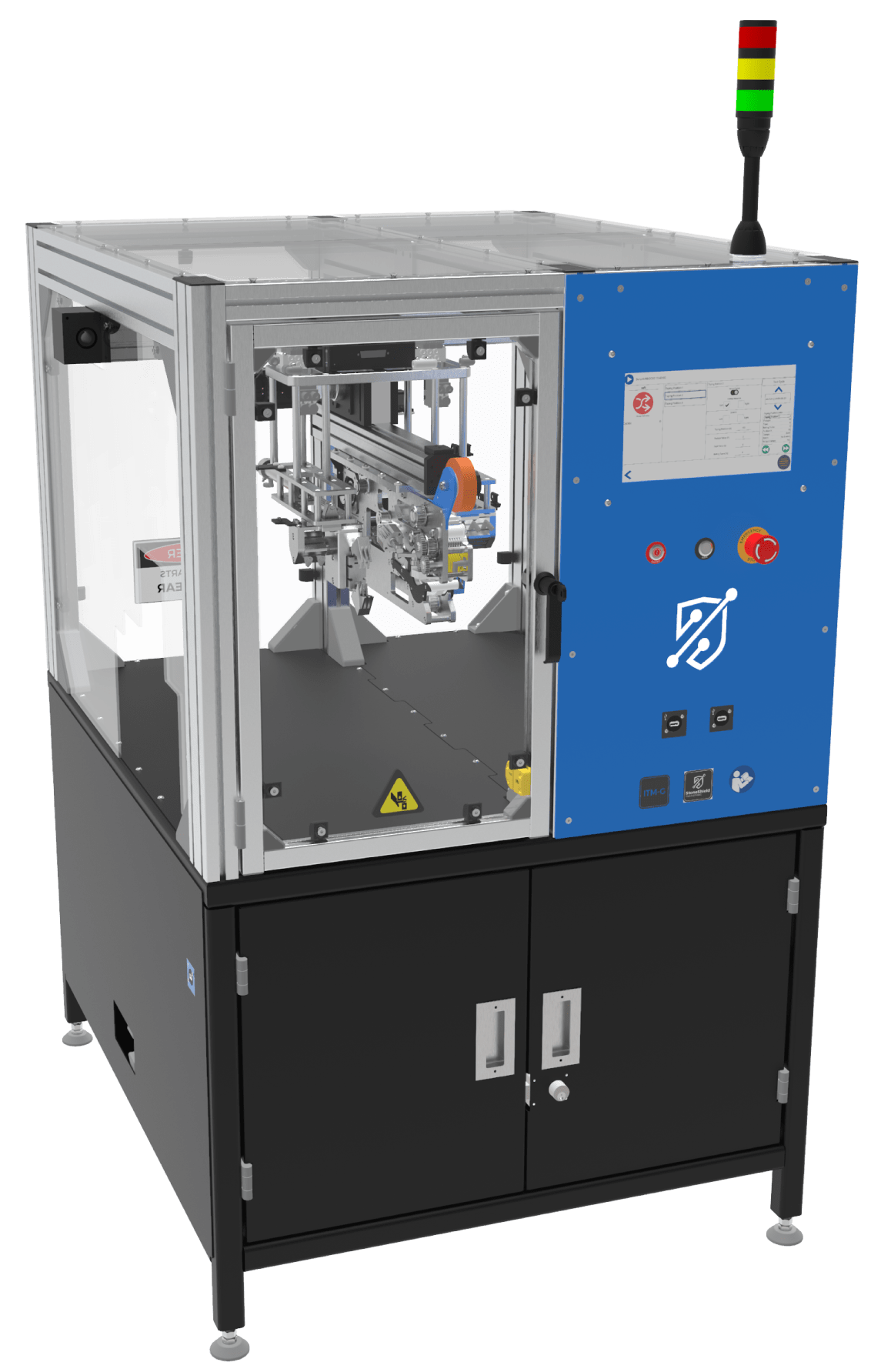

ITM-G Integrated Taping Machine

So funktioniert die integrierte Bandagiermaschine

FTM-G integrierte Bandagiermaschine

Die ITM-G ist eine in ein XY-Achsensystem integrierte Spot-Tape-Maschine, die mehrere Spot-Tapes entlang eines Kabels durchführen kann. Die Anzahl und die Positionen der Spots sind vollständig konfigurierbar. Diese Parameter werden in einem Programm zusammengefasst, das im Speicher abgelegt und bei Bedarf von einer externen Maschine aktiviert wird.


Jedes Spotband kann mit seinen eigenen Parametern konfiguriert werden, einschließlich unabhängiger Klemmen. Der gesamte Spotbandprozess (Positionierung und Band) wird in nur 4 Sekunden durchgeführt.


Die Maschine wird mit einer kompletten Struktur geliefert, die vollständig und einfach in eine bestehende Produktionslinie integriert werden kann. Sie ist über MODBUS/TCP (oder ein anderes Protokoll, falls gewünscht) mit anderen Maschinen verbunden und empfängt von der übergeordneten Steuerung die Programm-ID und das Startsignal. Nach Beendigung des Vorgangs gibt er das Rückmeldesignal zurück, das das Ergebnis des Klebevorgangs anzeigt.

ITM-G Integrated Taping Machine

Technische Daten

Maße

Länge: 944 mm

Breite: 1113 mm

Höhe: 1510 mm

Gewicht: 250 kg


Anschlüsse

Elektrisch: 230 VAC @ 50 Hz - 1 IEC-Normsteckdose

Verbrauch: 1 kW (Spitze)

Luftdruck: 4,5 bis 6 bar - Schnellkupplungsbuchse - Ø 8 mm

Schnittstelle: Touchscreen, Barcode, 2x USB, Ethernet und Turmleuchte
