CLC Steuerung Ultraschall Kabelschweißmaschine für Ringkabelschuhe
Ultraschall-Schweißen der neuesten Generation. Mit geschlossenem Regelkreis und servomotorischen Antrieb. Führt zu besseren Schweißergebnissen.
So funktioniert die US-3620SRT

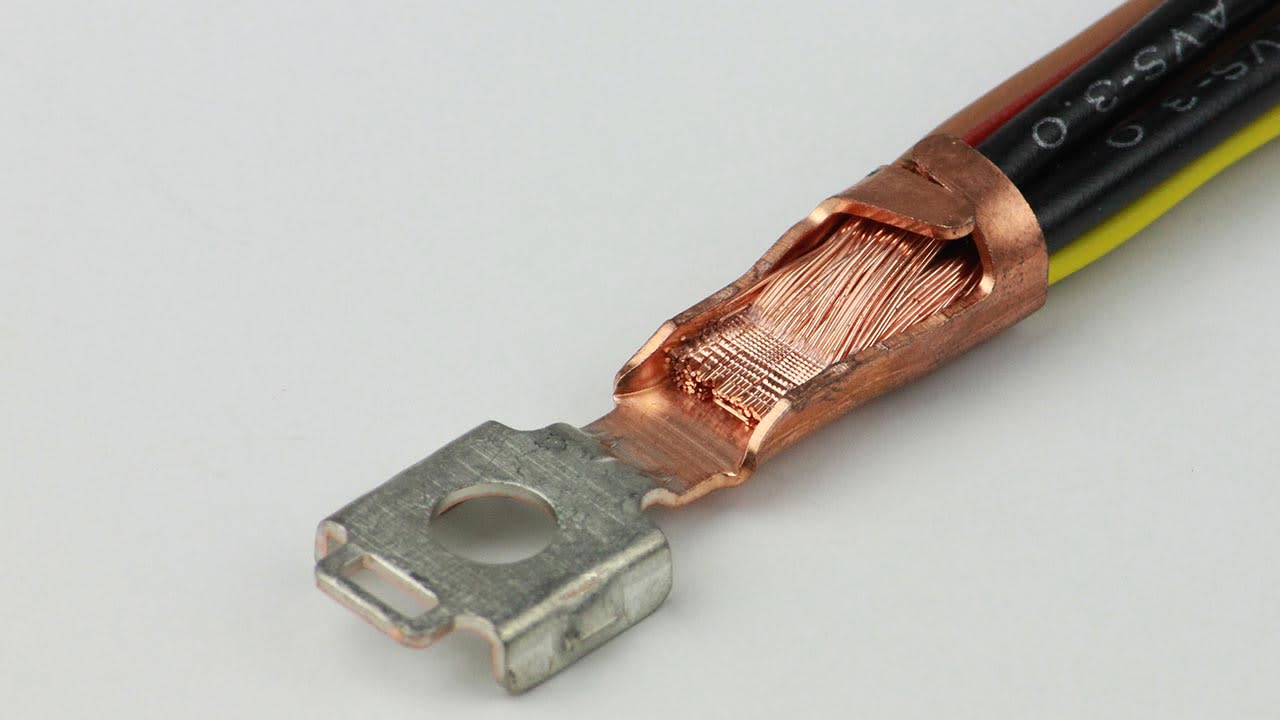

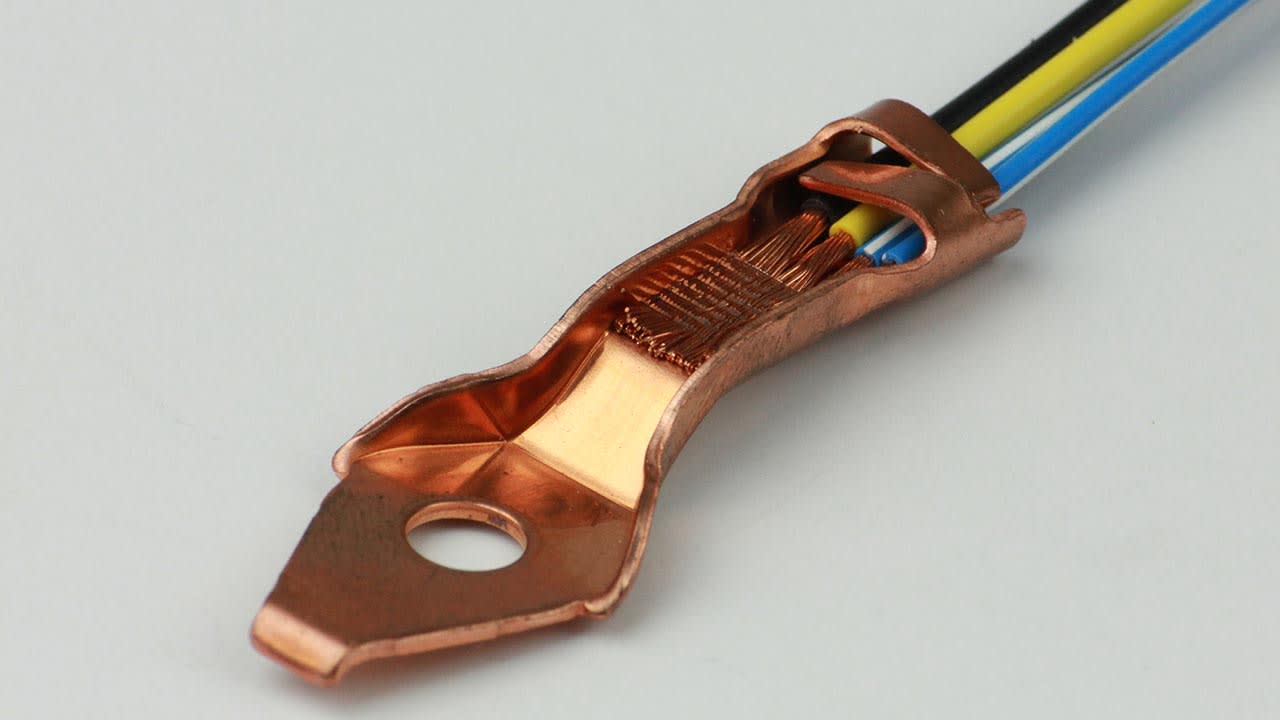

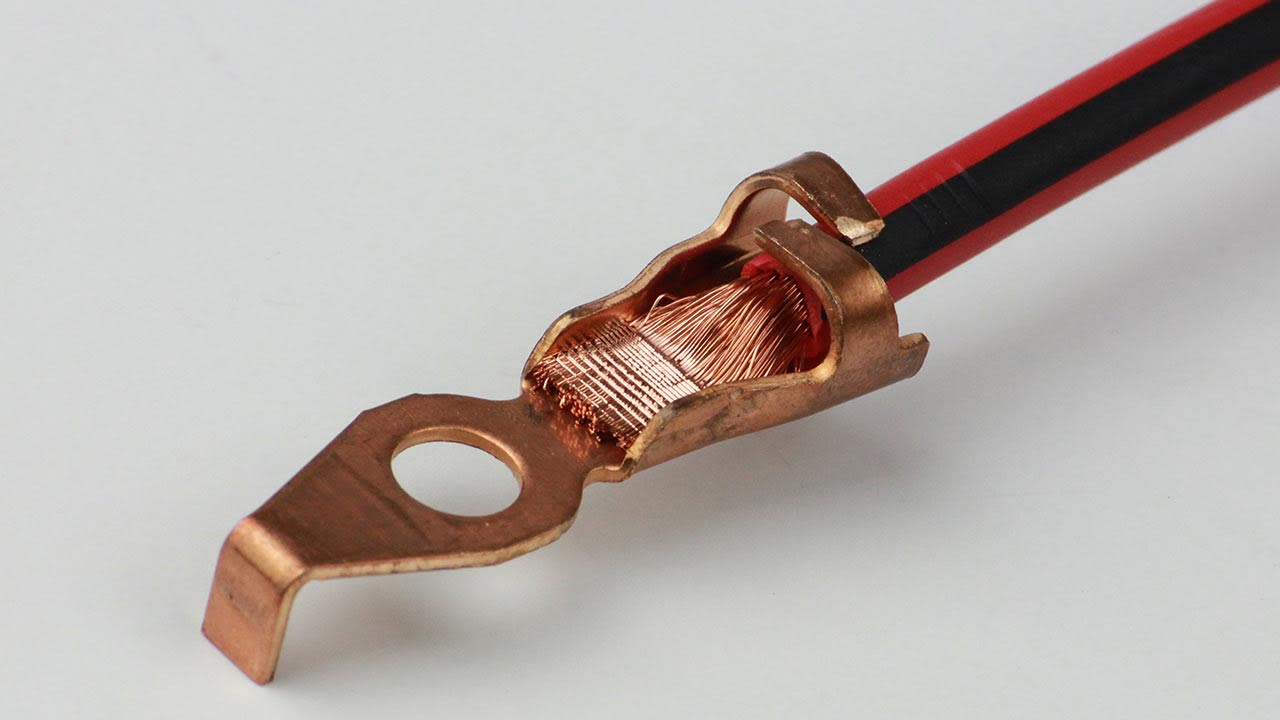

Anwendungsbeispiele
Die Einzigartigkeit der Ringschlussmaschine US-3620SRT
TECH-SONICs patentierte Ringterminierungsmaschine mit geschlossenem Regelkreis, Modell US-3620SRT, bietet eine völlig neue Möglichkeit des Ultraschallschweißens von Metallen, die über herkömmliche Ultraschallschweißungen hinausgeht. Diese spezielle Maschine ist in der Lage, mehrere Drähte mit Leichtigkeit und sehr geringem Stress beim Verbinden von Materialien an einen Anschluss zu schweißen. Sie stellt Ein-Punkt-Erdungsklemmen her und kann eine Vielzahl von Klemmen aufnehmen, ohne die Klemmenhalterung zu ändern.
Die US-3620SRT verfügt außerdem über die branchenweit führende Erkennung fehlender Drähte. Ein typisches pneumatisches Anschlussgerät kann fehlende Drähte nur erkennen, wenn sie mehr als 5 % des Gesamtquerschnitts der Drähte ausmachen. Viele Automobilhersteller verlangen von den Kabelbaumherstellern, dass sie weniger als 3 % der fehlenden Kabel erkennen. In Übereinstimmung mit USCAR-45 kann die US-3620SRT fehlende Drähte von weniger als 3 % des Gesamtquerschnitts erkennen.
Die Vorteile der Closed-Loop Control beim Ringanschluss-Schweißen
- Erkennt es, wenn 3 % der Litzen fehlen.
- Kann mehrere Drähte auf eine einzige Klemme schweißen und eine spannungsfreie Verbindung herstellen.
- Erzeugt Einzelpunkt-Erdungsklemmen und kann eine Vielzahl von Klemmen durch Austausch der Werkzeuge aufnehmen.
- Kann mehr als 20 Schweißschritte ausführen.
- Dynamic Force Control™ mit echter Kraftüberwachung während des Schweißens, d.h. es kann die Ultraschallamplitude und die angewandte Kraft während des Schweißprozesses variieren, um optimale Schweißbedingungen zu schaffen.
Technische Daten
Maximaler Schweißbereich / Material
Querschnitt: bis 28 mm²
STH bis 60 mm²
Material: Kuper (Cu), Aluminium (Al)
Frequenz
20 kHz nominal
Leistung
3,6 kW maximum
Stromanschluss
230 VAC Einphasig
16 A max
Pneumatischer Druck
34 kg (75 pounds)
H: 406,4 mm (16")
W: 228,6 mm (9")
L: 508 mm (20")
Schweißkraft
3.000 N max.
Schweißkopf
113 kg (250 pounds)
H: 406,4 mm (16')
W: 584,2 mm (23")
L: 762 mm (30")
Steuerschrank
34 kg (75 pounds)
H: 406,4 mm (16")
W: 228,6 mm (9")
L: 508 mm (20")
Display
15,5 " Touch Screen
Produktspezifische FAQ's
Was ist der kleinste und größte Querschnitt, den man in TECH-SONIC Ultraschall-Schweißmaschinen bearbeiten kann?
Je nach Material können Leitungen zwischen 0,26 mm² und 95 mm² bearbeitet werden.
Ist die Taktzeit langsamer wie von anderen Ultraschall-Schweißmaschinen?
Normalerweise wird die gleiche Taktzeit erreicht. Dies kann jedoch bei bestimmten Anwendungen abweichen.
Was sind die durchschnittlichen Lieferzeiten für TECH-SONIC Ultraschall-Schweißmaschinen?
Die Lieferzeiten betragen zwischen 8-12 Wochen nach finaler technischer Klärung.
Gibt es einen Service in Europa für die TECH-SONIC Ultraschall-Schweißmaschinen?
Der Service wird über den Standort Ulm für Europa und Nordafrika organisiert.
Wo können wir TECH-SONIC Ultraschall-Schweißmaschinen anschauen?
Es gibt einen Showroom in Ulm, in dem alle Maschinen ausgestellt sind. Vereinbaren Sie gerne einen Besuchstermin.
Besteht die Möglichkeit Musterteile zu fertigen?
Die Maschinen im Showroom Ulm werden natürlich auch zur Musterherstellung verwendet.
Gibt es die Möglichkeit TECH-SONIC Ultraschall-Schweißmaschinen in der eigenen Produktion zu testen?
Gerne stellen wir Kunden auch Maschinen zum Testen für ihre Produktion zur Verfügung.
Werden TECH-SONIC Ultraschall-Schweißmaschinen auch in der Batteriezellenproduktion eingesetzt?
Dies ist ein wichtiger Bereich, bei dem die TECH-SONIC Ultraschall-Schweißmaschinen ihre Vorteile voll zur Geltung bringen können.
Welche Kunden setzten TECH-SONIC Ultraschall-Schweißmaschinen ein?
Die Maschinen sind sowohl bei TIER 1 Zulieferer als auch bei klein und mittelständischen Kabelkonfektionären im Einsatz. Auch in der Batteriezellenproduktion arbeiten namhafte Kunden mit unseren Maschinen.
Wie unterscheiden sich TECH-SONIC Ultraschall-Schweißmaschinen zu anderen Maschinen?
Die Zustellung erfolgt über einen Servomotor mit angebauter Kraftmessdose. Dieses sogenannte Closed-Loop-Control ermöglicht ein fein abgestimmtes Anfahren und Schweißen in mehreren Schritten.
