CLC Steuerung Ultraschall Terminal Schweißmaschine
Jetzt neu! Ultraschall-Schweißen der neuesten Generation. Mit geschlossenem Regelkreis und servomotorischen Antrieb. Führt zu besseren Schweißergebnissen.
So funktioniert die Ultraschall Terminal Schweißmaschine

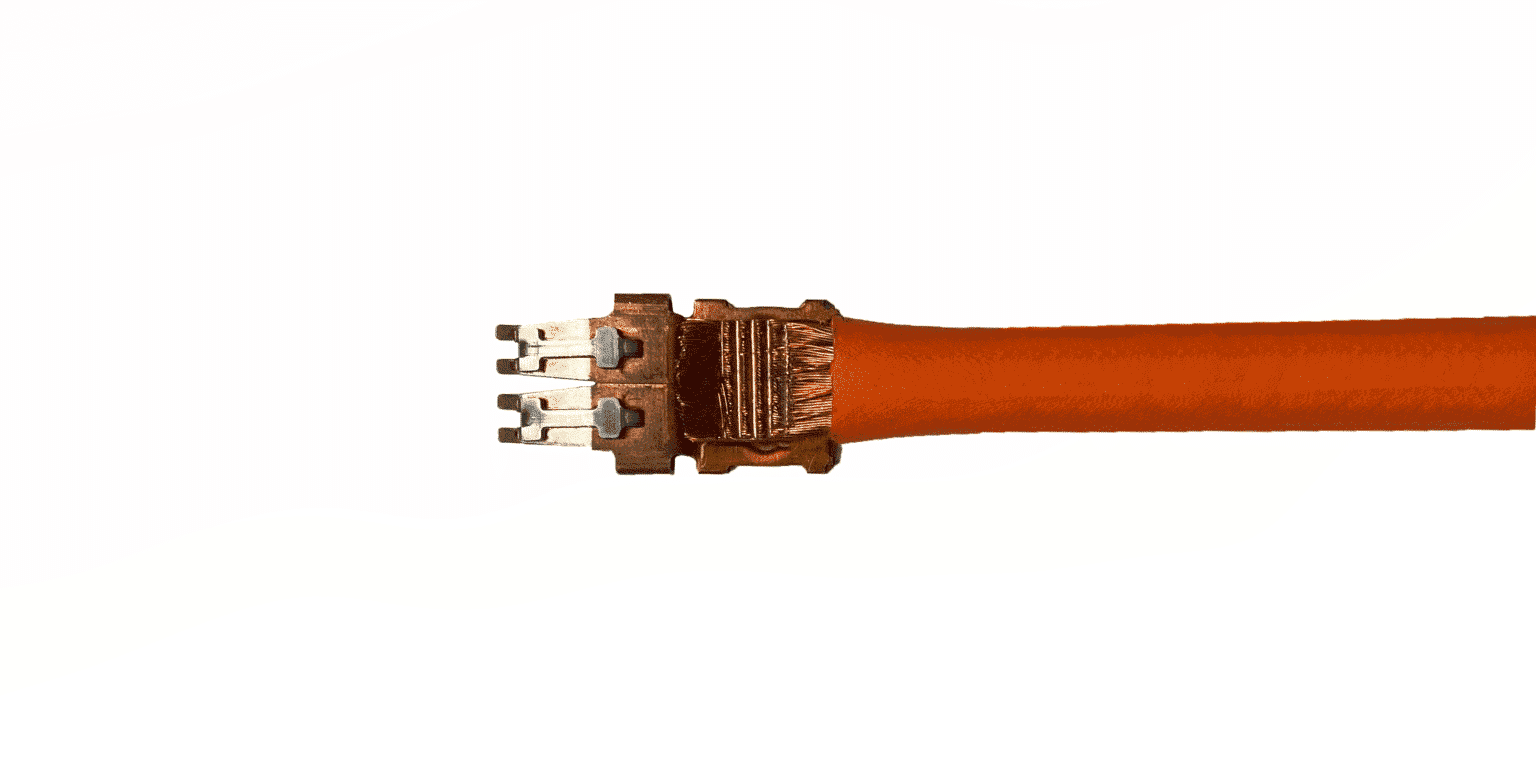

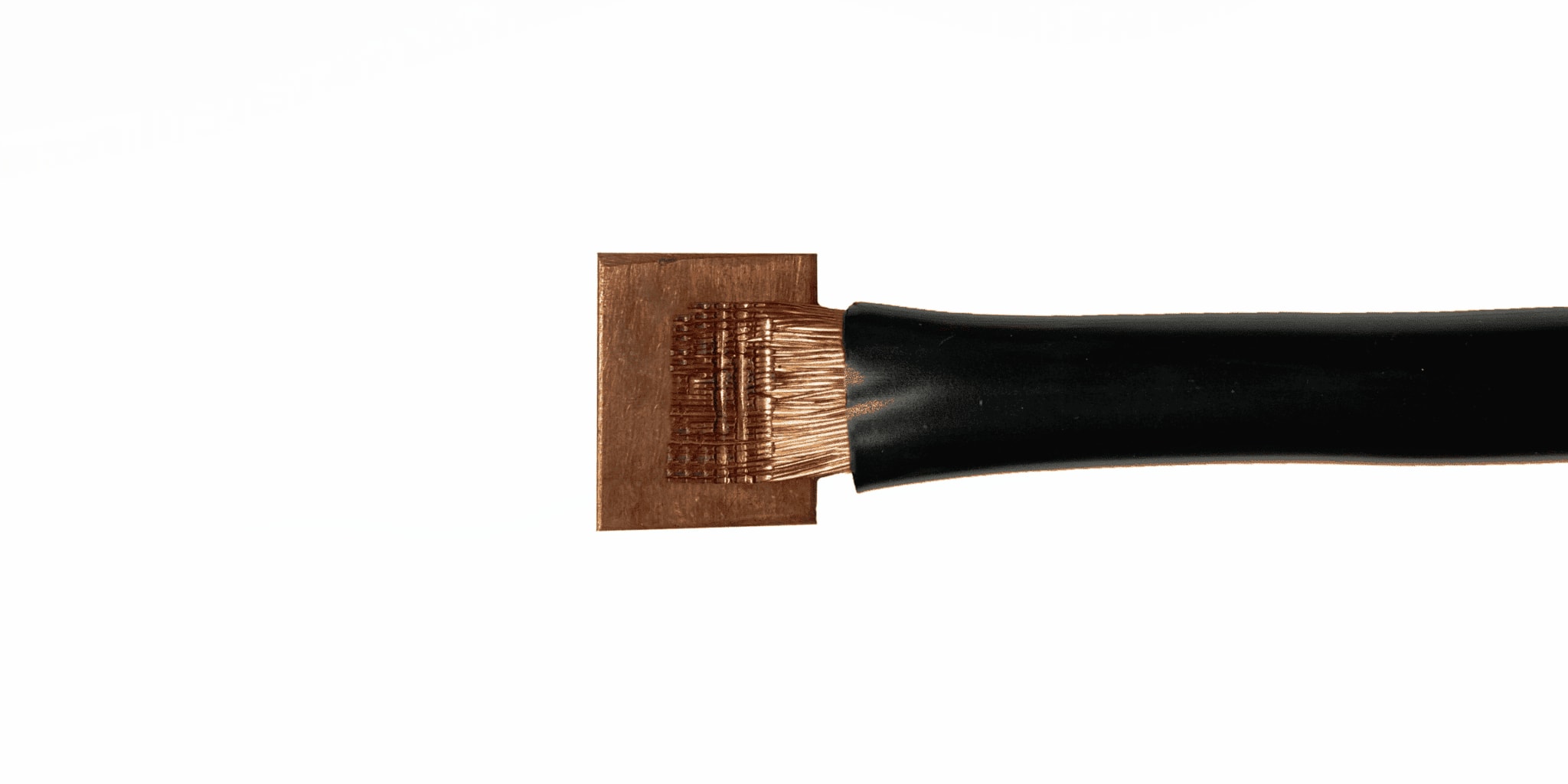

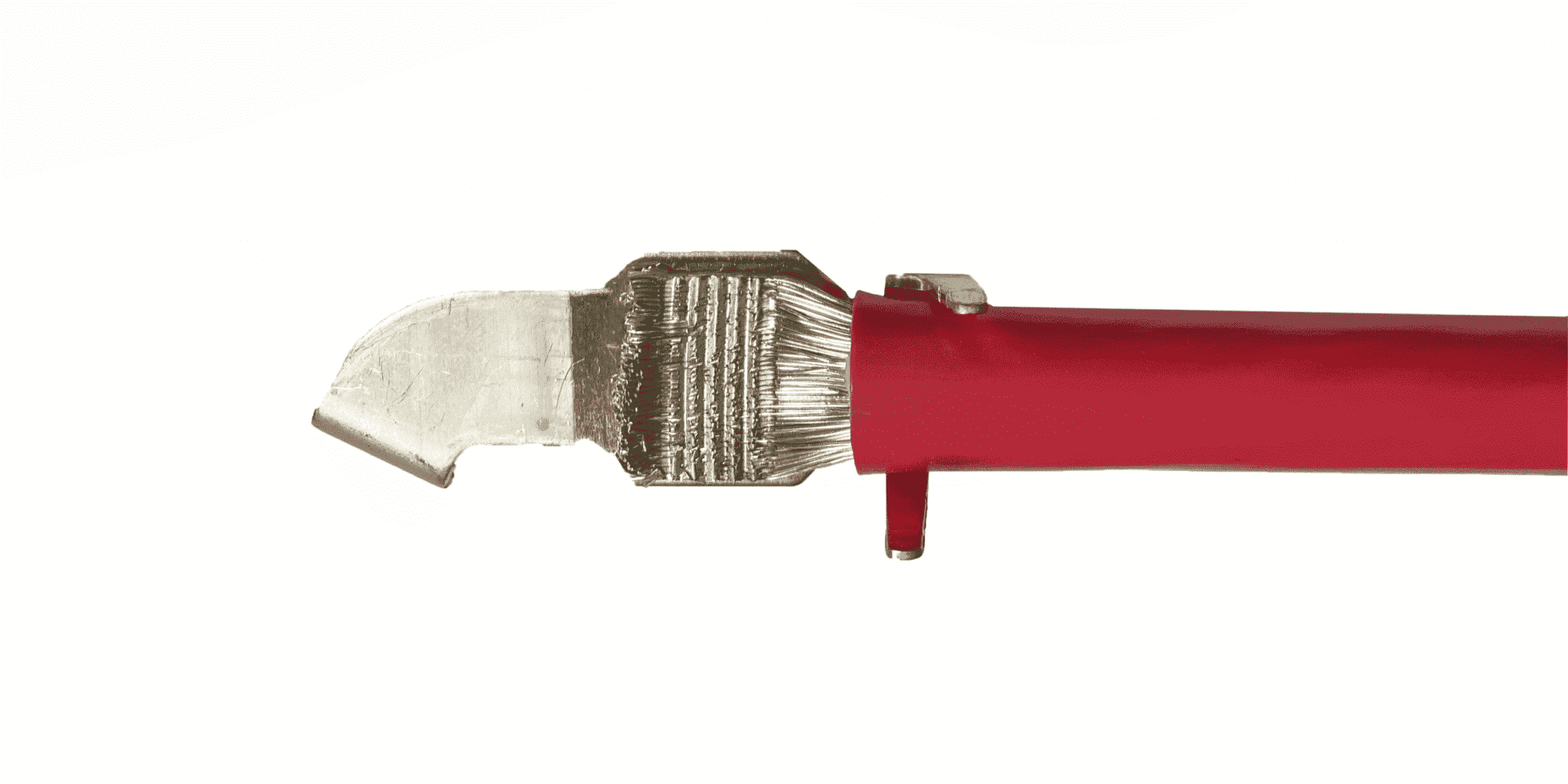

Einige Anwendungsbeispiele
Technische Daten
Maximaler Schweißbereich / Material:
Querschnitt:
- über 60 mm² Kupferkabel
- über 50 mm² Aluminiumkabel
Material:
Kuper bis 50 mm²
Aluminium bis 40 mm²
Frequenz: 20 kHz nominal
Stromanschluss:
230 VAC, eine Phase, 16 A max.
Pneumatischer Druck:
6,5 bar / 94 psi, trockene, saubere Luft
Schweißkopf:
113 kg (250 pounds)
H: 77,5 cm (30,5")
W: 44,5 cm ("17,5")
L: 75 cm (29,5")
Schweißkraft:
5.50 N max
Leistung:
3,6 kW maximum
Steuerschrank:
50 kg (111 pounds)
H: 61 cm (24")
W: 33 cm (13")
L:61 cm (24")
Display:
15,5" Touch Screen
Produktspezifische FAQ's
Was ist der kleinste und größte Querschnitt, den man in TECH-SONIC Ultraschall-Schweißmaschinen bearbeiten kann?
Je nach Material können Leitungen zwischen 0,26 mm² und 95 mm² bearbeitet werden.
Ist die Taktzeit langsamer wie von anderen Ultraschall-Schweißmaschinen?
Normalerweise wird die gleiche Taktzeit erreicht. Dies kann jedoch bei bestimmten Anwendungen abweichen.
Was sind die durchschnittlichen Lieferzeiten für TECH-SONIC Ultraschall-Schweißmaschinen?
Die Lieferzeiten betragen zwischen 8-12 Wochen nach finaler technischer Klärung.
Gibt es einen Service in Europa für die TECH-SONIC Ultraschall-Schweißmaschinen?
Der Service wird über den Standort Ulm für Europa und Nordafrika organisiert.
Wo können wir TECH-SONIC Ultraschall-Schweißmaschinen anschauen?
Es gibt einen Showroom in Ulm, in dem alle Maschinen ausgestellt sind. Vereinbaren Sie gerne einen Besuchstermin.
Besteht die Möglichkeit Musterteile zu fertigen?
Die Maschinen im Showroom Ulm werden natürlich auch zur Musterherstellung verwendet.
Gibt es die Möglichkeit TECH-SONIC Ultraschall-Schweißmaschinen in der eigenen Produktion zu testen?
Gerne stellen wir Kunden auch Maschinen zum Testen für ihre Produktion zur Verfügung.
Werden TECH-SONIC Ultraschall-Schweißmaschinen auch in der Batteriezellenproduktion eingesetzt?
Dies ist ein wichtiger Bereich, bei dem die TECH-SONIC Ultraschall-Schweißmaschinen ihre Vorteile voll zur Geltung bringen können.
Welche Kunden setzten TECH-SONIC Ultraschall-Schweißmaschinen ein?
Die Maschinen sind sowohl bei TIER 1 Zulieferer als auch bei klein und mittelständischen Kabelkonfektionären im Einsatz. Auch in der Batteriezellenproduktion arbeiten namhafte Kunden mit unseren Maschinen.
Wie unterscheiden sich TECH-SONIC Ultraschall-Schweißmaschinen zu anderen Maschinen?
Die Zustellung erfolgt über einen Servomotor mit angebauter Kraftmessdose. Dieses sogenannte Closed-Loop-Control ermöglicht ein fein abgestimmtes Anfahren und Schweißen in mehreren Schritten.
