CLC Steuerung Ultraschall Kabelschweißmaschine mit Rollenvorschub der Terminals
Ultraschall-Schweißen der neuesten Generation. Mit geschlossenem Regelkreis und servomotorischen Antrieb. Führt zu besseren Schweißergebnissen.
So funktioniert der US-3620MAK-S

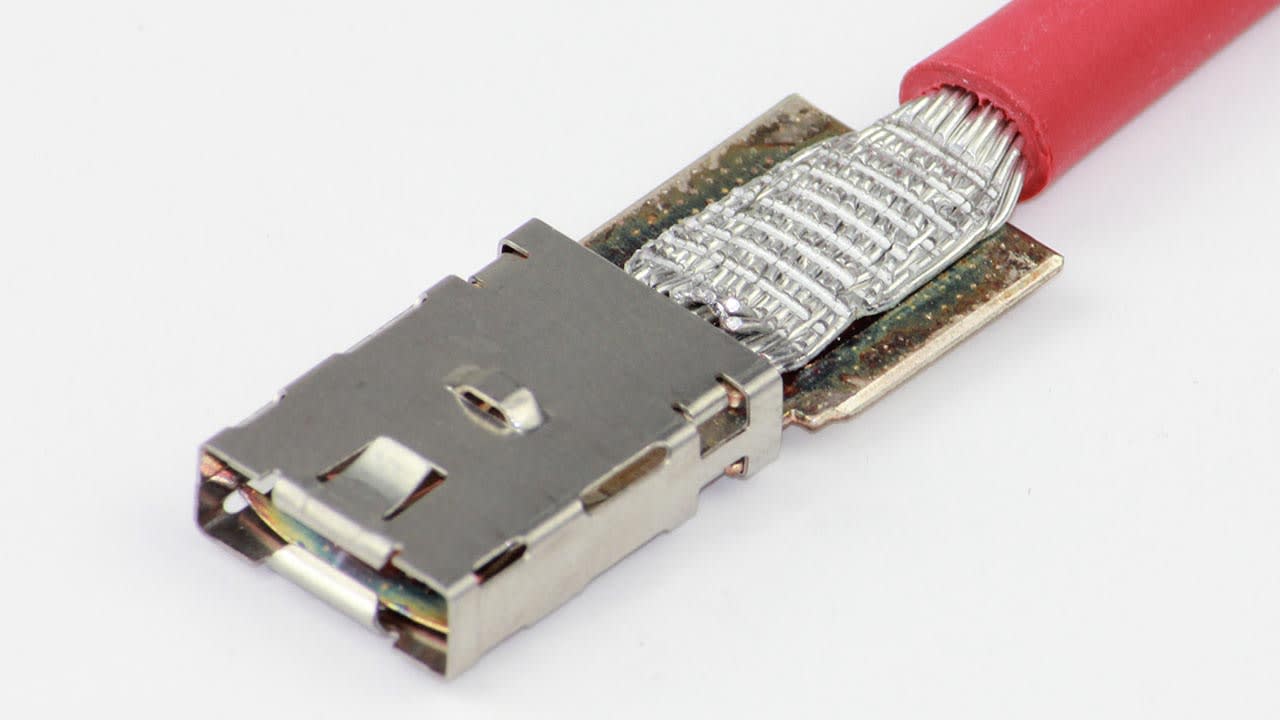

Anwendungsbeispiele
Die spezifischen Eigenschaften des US-MAK-S
Das Modell US-3020MAK-S, bietet neue Möglichkeiten des Ultraschallschweißens von Metallen. Sie liefert präzise, zuverlässige und wiederholbare Schweißnähte für kleine und empfindliche Teile ohne Beschädigung. Das Gerät stellt Ein-Punkt-Erdungsklemmen her und kann durch Austausch der Klemmenhalterung eine Vielzahl von Klemmen aufnehmen. Kann durch den mikroprozessorgesteuerten Ultraschallschweißer und das servogesteuerte Punktschweißgerät mehrere Drähte auf eine einzige Klemme schweißen und eine spannungsfreie Verbindung herstellen.
Durch die Kombination von Servosteuerung und Kraftmessdosen-Rückkopplungstechnologie ist der US-3620MAK-S ein zu 100 % digital steuerbarer Prozess. Er kann die Ultraschallamplitude und die aufgebrachte Kraft während des Schweißprozesses variieren, um optimale Schweißbedingungen zu schaffen. Dies ermöglicht das Schweißen empfindlicher Teile ohne Rissbildung oder Beschädigung und reduziert die Gesamtbelastung von Drähten und Teilen.
Die US-3620MAK-S erkennt , wenn Drähte und Litzen fehlen. Eine typische pneumatische Anschlussmaschine kann fehlende Drähte nur erkennen, wenn sie mehr als 5 % des gesamten Drahtquerschnitts ausmachen. Die US-3620MAK-S erkennt fehlende Drähte, die weniger als 3 % des Gesamtquerschnitts ausmachen, sowie einzelne 0,35-mm²-Drähte, die kleinsten Drähte, die in Kabelbündeln in der Automobilindustrie verwendet werden und häufig unbemerkt aus dem Schweißbereich herausgezogen werden.
Die US-3620MAK-S bietet Lösungen für den Rollenanschluß für Querschnitte von 0,50 mm² bis 36 mm² unter Verwendung desselben Werkzeugsatzes. Viele pneumatische Schweißgeräte erfordern größere, sperrige Werkzeuge und eine höhere Ultraschallleistung (über 5 kW), um Energieverluste zu überwinden. Die zusätzliche Leistung führt zu einer übermäßigen Beanspruchung der Werkzeuge und damit zu einer kürzeren Lebensdauer. Das US-3620SRT kann die Lebensdauer der Werkzeuge durch eine präzise Steuerung der Schweißparameter verlängern.
Technische Details
Maximaler Schweißbereich / Material
Querschnitt: bis 36 mm²
Material: Kupfer (Cu), Aluminium (Al)
Frequenz
20 kHz nominal
Leistung
3,6 kW maximum
Display
15,5" Touch Screen
Stromanschluss
230 VAC Einphasig
16 A max
Pneumatischer Druck
6,4 bar / 94 psi trocken, reine Luft
Schweißkraft
3.000 N maximum
Schweißkopf
113 kg (250 pounds)
H: 406,4 mm (16")
W: 584,2 mm (23")
L: 762 mm (30")
Steuerschrank
41 kg (90 pounds)
H: 406,4 mm (16")
W: 228,6 mm (9")
L: 508 mm (20")
Produktspezifische FAQ's
Was ist der kleinste und größte Querschnitt, den man in TECH-SONIC Ultraschall-Schweißmaschinen bearbeiten kann?
Je nach Material können Leitungen zwischen 0,26 mm² und 95 mm² bearbeitet werden.
Ist die Taktzeit langsamer wie von anderen Ultraschall-Schweißmaschinen?
Normalerweise wird die gleiche Taktzeit erreicht. Dies kann jedoch bei bestimmten Anwendungen abweichen.
Was sind die durchschnittlichen Lieferzeiten für TECH-SONIC Ultraschall-Schweißmaschinen?
Die Lieferzeiten betragen zwischen 8-12 Wochen nach finaler technischer Klärung.
Gibt es einen Service in Europa für die TECH-SONIC Ultraschall-Schweißmaschinen?
Der Service wird über den Standort Ulm für Europa und Nordafrika organisiert.
Wo können wir TECH-SONIC Ultraschall-Schweißmaschinen anschauen?
Es gibt einen Showroom in Ulm, in dem alle Maschinen ausgestellt sind. Vereinbaren Sie gerne einen Besuchstermin.
Besteht die Möglichkeit Musterteile zu fertigen?
Die Maschinen im Showroom Ulm werden natürlich auch zur Musterherstellung verwendet.
Gibt es die Möglichkeit TECH-SONIC Ultraschall-Schweißmaschinen in der eigenen Produktion zu testen?
Gerne stellen wir Kunden auch Maschinen zum Testen für ihre Produktion zur Verfügung.
Werden TECH-SONIC Ultraschall-Schweißmaschinen auch in der Batteriezellenproduktion eingesetzt?
Dies ist ein wichtiger Bereich, bei dem die TECH-SONIC Ultraschall-Schweißmaschinen ihre Vorteile voll zur Geltung bringen können.
Welche Kunden setzten TECH-SONIC Ultraschall-Schweißmaschinen ein?
Die Maschinen sind sowohl bei TIER 1 Zulieferer als auch bei klein und mittelständischen Kabelkonfektionären im Einsatz. Auch in der Batteriezellenproduktion arbeiten namhafte Kunden mit unseren Maschinen.
Wie unterscheiden sich TECH-SONIC Ultraschall-Schweißmaschinen zu anderen Maschinen?
Die Zustellung erfolgt über einen Servomotor mit angebauter Kraftmessdose. Dieses sogenannte Closed-Loop-Control ermöglicht ein fein abgestimmtes Anfahren und Schweißen in mehreren Schritten.
